توضیحات محصول

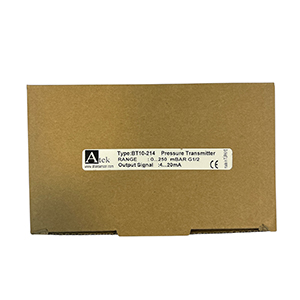

خرید پرشر ترانسمیتر دیافراگمی Atek BT10-214-250mB-A-G1/2 با رنج 250mbar، خروجی 4-20mA و اتصال G1/2؛ مناسب صنایع غذایی و کاربردهای صنعتی.

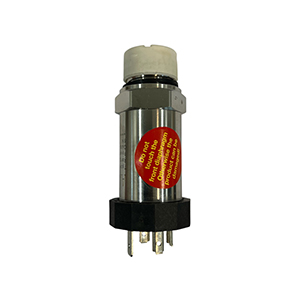

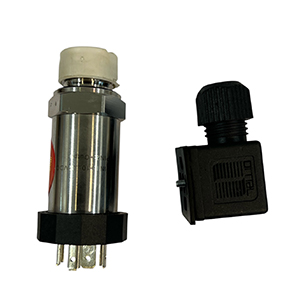

پرشر ترانسمیتر دیافراگمی Atek BT10-214-250mB-A-G1/2 یکی از تجهیزات کاربردی برای اندازهگیری و انتقال فشار در سیستمهای صنعتی است. این محصول از سری BT10-214 شرکت Atek بوده و با ساختار Flush Diaphragm یا دیافراگم همسطح طراحی شده است.
استفاده از دیافراگم Flush باعث میشود این نوع ترانسمیتر برای کاربردهایی که تمیزی، جلوگیری از تجمع مواد و قابلیت شستوشوی آسان اهمیت دارد، گزینه مناسبی باشد. سری BT10-214 در کاربردهای استاندارد و همچنین با استفاده از فن خنککننده در برخی کاربردهای دمای بالا مورد استفاده قرار میگیرد.
مدل موردنظر دارای محدوده فشار 250mbar، خروجی 4 تا 20 میلیآمپر و اتصال مکانیکی G1/2 است. این ترکیب، آن را برای سیستمهایی که به اندازهگیری فشار پایین و ارسال سیگنال آنالوگ به تجهیزات کنترلی نیاز دارند، مناسب میکند.
ترانسمیتر فشار وسیلهای است که فشار واردشده از طرف سیال یا گاز را اندازهگیری کرده و آن را به یک سیگنال الکتریکی استاندارد تبدیل میکند. این سیگنال میتواند توسط PLC، کنترلر، نمایشگر یا سایر تجهیزات اتوماسیون صنعتی دریافت و پردازش شود.
Atek BT10-214 از نوع ترانسمیتر فشار دیافراگمی Flush است. ساختار Flush به این معناست که سطح دیافراگم تا حد زیادی با سطح محل اتصال همسطح قرار میگیرد و در نتیجه برای کاربردهایی که احتمال تجمع مواد روی سطح حسگر وجود دارد، طراحی مناسبی دارد.
شرکت Atek این سری را برای کاربردهای بهداشتی و صنایعی مانند مواد غذایی، نوشیدنی، لبنیات، داروسازی و برخی فرآیندهای صنعتی معرفی کرده است.
مشخصات مهم این محصول عبارتاند از:
سری BT10-214 همچنین دارای گزینههای مختلف محدوده فشار، خروجی و اتصال است؛ بنابراین هنگام سفارش باید کد کامل محصول با مشخصات مورد نیاز سیستم تطبیق داده شود.
یکی از مهمترین ویژگیهای BT10-214-250mB محدوده اندازهگیری فشار پایین آن است. فشار 250mbar معادل 0.25 بار است و برای سیستمهایی که با فشارهای نسبتاً پایین کار میکنند، انتخاب محدوده مناسب اهمیت زیادی دارد.
در انتخاب ترانسمیتر فشار، نباید تنها به حداکثر فشار سیستم توجه کرد. دقت مورد نیاز، تغییرات فشار، فشارهای لحظهای و نوع فشار مرجع نیز باید در نظر گرفته شوند.
سری BT10-214 طبق اطلاعات سازنده، برای محدودههای متنوعی از فشار ارائه شده و امکان انتخاب مدل متناسب با فرآیند وجود دارد.
یکی از مشخصات مهم مدل BT10-214، خروجی استاندارد 4–20mA است. این نوع خروجی در سیستمهای کنترل و اتوماسیون صنعتی کاربرد بسیار زیادی دارد.
سیگنال 4–20mA این امکان را فراهم میکند که مقدار فشار اندازهگیریشده بهصورت یک سیگنال آنالوگ به PLC یا کنترلر منتقل شود. این ویژگی باعث شده ترانسمیترهای فشار با خروجی 4–20mA در بسیاری از فرآیندهای صنعتی مورد استفاده قرار بگیرند.
در نسخههای مختلف خانواده BT-214، خروجیهای دیگری مانند 0–10V، 0–5V و 0.5–4.5V نیز وجود دارد؛ اما طبق کدگذاری رسمی، مدل BT10-214 مربوط به نسخه خروجی 4–20mA است.
ساختار Flush Diaphragm یکی از ویژگیهای کلیدی این محصول است. در ترانسمیترهای معمولی ممکن است سطح حسگر دارای قسمتهایی باشد که مواد فرآیندی در آن تجمع کنند؛ اما در طراحی Flush، سطح دیافراگم برای تماس مستقیمتر با فرآیند طراحی شده است.
این ویژگی بهخصوص در فرآیندهایی که تمیزکاری اهمیت زیادی دارد، میتواند مزیت محسوب شود.
شرکت Atek، سری BT10-214 را برای کاربردهای بهداشتی و محیطهایی که نیاز به جلوگیری از آلودگی و تجمع مواد وجود دارد، معرفی کرده است. دیافراگم 316L نیز برای تماس با طیف وسیعی از محیطهای سازگار با این جنس در نظر گرفته شده است.
طراحی Flush باعث میشود این محصول برای کاربردهایی که تمیزکاری و جلوگیری از تجمع مواد اهمیت دارد، گزینه مناسبی باشد.
برای سری BT10-214 دقت حدود ±0.5%FS اعلام شده است. مقدار دقیق عملکرد در شرایط واقعی میتواند تحت تأثیر دما و شرایط نصب قرار گیرد.
خروجی 4–20mA امکان اتصال ترانسمیتر به بسیاری از تجهیزات کنترلی و سیستمهای اتوماسیون صنعتی را فراهم میکند.
بدنه استیل و دیافراگم 316L از ویژگیهای ساختاری مهم این خانواده هستند و امکان استفاده از ترانسمیتر را در بسیاری از محیطهای صنعتی فراهم میکنند.
طراحی Flush و ساختار دیافراگمی این سری، آن را برای کاربردهایی مانند صنایع غذایی، نوشیدنی، لبنیات و دارویی قابل استفاده میکند؛ البته سازگاری دقیق محصول با فرآیند باید پیش از نصب بررسی شود.
پرشر ترانسمیتر Atek BT10-214-250mB را میتوان در سیستمهایی که نیاز به اندازهگیری فشار پایین دارند استفاده کرد. برخی کاربردهای آن عبارتاند از:
سری BT10-214 برای کاربردهای مختلف صنعتی و بهداشتی معرفی شده است و انتخاب مدل دقیق باید براساس نوع سیال، فشار، دما و شرایط فرآیند انجام شود.
کد G1/2 در مشخصات محصول به نوع اتصال مکانیکی اشاره دارد. این اتصال برای نصب ترانسمیتر روی سیستم یا خط فرآیند استفاده میشود.
هنگام نصب باید رزوه محل اتصال با ترانسمیتر مطابقت داشته باشد. همچنین آببندی مناسب و رعایت روش صحیح نصب اهمیت زیادی دارد؛ زیرا نصب نامناسب میتواند باعث نشتی یا ایجاد خطا در اندازهگیری شود.
در دیتاشیت رسمی سری BT10-214، اتصالات مکانیکی G1 و G1/2 بهعنوان گزینههای قابل انتخاب معرفی شدهاند.
قبل از خرید پرشر ترانسمیتر دیافراگمی Atek BT10-214 بهتر است مشخصات فرآیند را با کد محصول تطبیق دهید.
اولین مورد، محدوده فشار است. برای این مدل، محدوده 250mbar در نظر گرفته شده و باید با فشار واقعی سیستم مطابقت داشته باشد.
دومین مورد، خروجی است. مدل BT10 دارای خروجی 4–20mA است؛ بنابراین ورودی PLC یا کنترلر باید برای دریافت این سیگنال مناسب باشد.
نوع اتصال مکانیکی، نوع فشار مرجع، دمای فرآیند، جنس دیافراگم و شرایط محیطی نیز باید بررسی شوند.
در کاربردهای دمای بالا نیز باید توجه داشت که تحمل دمایی به پیکربندی ترانسمیتر و وجود فنهای خنککننده وابسته است. Atek برای نسخههای دارای فن خنککننده امکان استفاده در دماهای بالاتر را اعلام کرده است.
نصب صحیح ترانسمیتر نقش مهمی در دقت و طول عمر آن دارد. پیش از نصب باید از تمیز بودن محل اتصال و سازگاری رزوه G1/2 اطمینان حاصل شود.
همچنین محل نصب نباید ترانسمیتر را در معرض ضربه، لرزش شدید یا شرایط خارج از محدوده مجاز قرار دهد. سیمکشی خروجی 4–20mA نیز باید مطابق مشخصات فنی محصول انجام شود.
در کاربردهای بهداشتی، تمیز بودن سطح دیافراگم و طراحی صحیح محل نصب اهمیت بیشتری دارد. هرگونه آلودگی، رسوب یا آسیب مکانیکی به دیافراگم میتواند روی عملکرد اندازهگیری تأثیر بگذارد.
پرشر ترانسمیتر دیافراگمی Atek BT10-214-250mB-A-G1/2 یک ترانسمیتر فشار با ساختار Flush Diaphragm است که برای اندازهگیری فشار پایین و انتقال مقدار فشار به سیستم کنترل استفاده میشود.
محدوده 250mbar، خروجی 4–20mA، اتصال G1/2، دیافراگم 316L، بدنه استنلس استیل و درجه حفاظت IP65 از ویژگیهای مهم این پیکربندی و خانواده محصول هستند.
ساختار Flush باعث شده این محصول برای کاربردهایی که تمیزکاری، جلوگیری از تجمع مواد و الزامات بهداشتی اهمیت دارند، گزینه قابل توجهی باشد. صنایع غذایی، لبنی، نوشیدنی و دارویی از جمله حوزههایی هستند که سری BT10-214 برای آنها معرفی شده است.
پیش از خرید، توصیه میشود کد کامل محصول، محدوده فشار، نوع خروجی، اتصال G1/2، نوع فشار مرجع و شرایط دمایی فرآیند با نیاز سیستم تطبیق داده شود.
