توضیحات محصول
خرید ترانسمیتر فشار Atek BCT-22-250B-A-G1/4-C-S30 با رنج 0 تا 250 بار؛ مناسب اندازهگیری فشار در سیستمهای صنعتی و اتوماسیون.

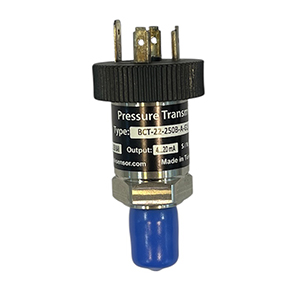

ترانسمیتر فشار Atek BCT-22-250B-A-G1/4-C-S30 یکی از مدلهای خانواده BCT-22 شرکت Atek است که برای اندازهگیری فشار در سیستمهای صنعتی و تجهیزات مختلف مورد استفاده قرار میگیرد. این خانواده از ترانسمیترها با تکنولوژی اندازهگیری پیزومقاومتی (Piezoresistive) طراحی شدهاند و مدلهای مختلف آن برای بازههای متنوع فشار در دسترس هستند.
مدل 250 بار BCT-22 برای اندازهگیری فشار در محدوده 0 تا 250 بار طراحی شده است و در خانواده این محصول، نسخههایی با خروجیهای مختلف از جمله 4 تا 20 میلیآمپر و 0 تا 10 ولت ارائه میشوند. مدل موردنظر با پسوند V در نامگذاری، در منابع فروش با خروجی 0 تا 10V شناخته میشود.
ترانسمیتر فشار وظیفه دارد فشار یک سیال مانند هوا، آب یا سایر سیالات سازگار با سنسور را اندازهگیری کرده و آن را به یک سیگنال الکتریکی قابل استفاده در سیستم کنترل تبدیل کند.
Atek BCT-22 یک فشار ترانسمیتر صنعتی با ساختار پیزومقاومتی است. در این روش، تغییر فشار باعث تغییر مشخصات الکتریکی عنصر حسگر شده و مدار الکترونیکی دستگاه این تغییر را به سیگنال خروجی تبدیل میکند.
سری BCT-22 در مدلهای مختلفی از فشارهای پایین تا فشارهای بالا عرضه شده است و طبق اطلاعات فنی منتشرشده، محدودههای اندازهگیری آن از مقادیر بسیار پایین تا 600 بار را شامل میشود.
مهمترین مشخصات قابل توجه این مدل و خانواده BCT-22 عبارتاند از:

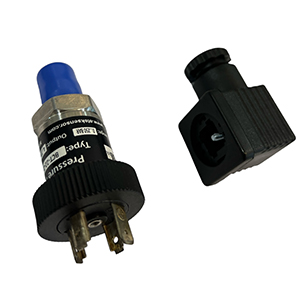

منابع فنی سری BCT-22 همچنین گزینههای مختلفی برای اتصال الکتریکی از جمله DIN43650-A، DIN43650-C، M12، Packard و کابل PVC را معرفی میکنند.
نکته: برای سفارش دقیق، تطبیق پسوندهای کد فنی با دیتاشیت سازنده اهمیت دارد؛ زیرا تفاوت یک حرف یا کد در مدل میتواند نشاندهنده تفاوت خروجی، نوع اتصال یا ویژگی دیگری از محصول باشد.
یکی از مهمترین ویژگیهای این مدل، محدوده اندازهگیری 0 تا 250 بار است. این محدوده باعث میشود ترانسمیتر برای بسیاری از کاربردهای صنعتی با فشار بالا قابل استفاده باشد.
انتخاب محدوده مناسب اهمیت زیادی دارد. بهتر است محدوده فشار کاری سیستم با محدوده اندازهگیری ترانسمیتر هماهنگ باشد تا دستگاه بتواند فشار را با دقت مناسب اندازهگیری کند و از وارد شدن فشار خارج از محدوده مجاز به سنسور جلوگیری شود.
در خانواده BCT-22، مدلهای مختلفی برای بازههای متفاوت فشار ارائه شدهاند؛ بنابراین در زمان خرید باید کد فنی محصول با فشار مورد نیاز سیستم بهدقت تطبیق داده شود.
یکی از نکات مهم در انتخاب ترانسمیتر فشار Atek، نوع سیگنال خروجی آن است. نسخههای دارای خروجی ولتاژی 0 تا 10V، فشار اندازهگیریشده را به یک سیگنال آنالوگ تبدیل میکنند که میتواند توسط تجهیزات کنترلی مانند PLC، کنترلرها و سیستمهای مانیتورینگ دریافت شود.
برای مثال، در یک مدل 0 تا 250 بار با خروجی 0 تا 10 ولت، سیگنال خروجی در محدوده ولتاژی مشخصی متناسب با فشار تغییر میکند. نحوه تبدیل دقیق فشار به ولتاژ باید بر اساس دیتاشیت همان پیکربندی انجام شود.
به همین دلیل، پیش از نصب باید مشخصات ورودی PLC یا کنترلر با خروجی ترانسمیتر مطابقت داده شود.
سری BCT-22 برای استفاده در محیطهای صنعتی طراحی شده و ویژگیهایی دارد که آن را برای کاربردهای مختلف اندازهگیری فشار مناسب میکند.
بدنه ترانسمیتر از استنلس استیل ساخته شده است. این ساختار برای استفاده در بسیاری از محیطهای صنعتی مناسب است و به دوام مکانیکی محصول کمک میکند. در مشخصات سری BCT-22، جنس بدنه استاندارد 1.4305 یا AISI 303 ذکر شده و گزینههای 316L و تیتانیوم نیز بهصورت انتخابی معرفی شدهاند.
یکی از ویژگیهای BCT-22 طراحی نسبتاً کوچک و کامپکت آن است. این ویژگی میتواند نصب ترانسمیتر را در فضاهای محدود تجهیزات صنعتی آسانتر کند.
برای سری BCT-22، دقتهایی در حدود ±0.5% FS در دمای 25 درجه سانتیگراد و در برخی پیکربندیها ±0.3% FS اعلام شده است. مقدار دقیق دقت باید بر اساس مدل و پیکربندی سفارش بررسی شود.
وجود خروجی آنالوگ باعث میشود مدلهای BCT-22 بتوانند در بسیاری از سیستمهای کنترل و اتوماسیون صنعتی مورد استفاده قرار بگیرند.
ترانسمیتر فشار 250 بار میتواند در سیستمهایی که نیاز به اندازهگیری و پایش فشار دارند مورد استفاده قرار گیرد. برخی کاربردهای رایج عبارتاند از:
البته سازگاری ترانسمیتر با سیال، دما، فشار و شرایط محیطی باید پیش از استفاده بررسی شود.
کد G1/4 در نام مدل به نوع اتصال مکانیکی ترانسمیتر اشاره دارد. این نوع اتصال در تجهیزات اندازهگیری فشار و سیستمهای صنعتی کاربرد زیادی دارد.
هنگام نصب باید رزوه اتصال، محل نصب و نوع آببندی بهدرستی بررسی شود. همچنین نباید برای آببندی یا سفت کردن ترانسمیتر، فشار یا گشتاور بیش از مقدار مجاز به بدنه وارد شود.
در اطلاعات فنی سری BCT-22، گشتاور نصب حدود 15 تا 20 نیوتنمتر ذکر شده است.
پیش از خرید ترانسمیتر فشار BCT-22 بهتر است چند پارامتر اصلی را بررسی کنید.
اولین مورد، محدوده فشار است. اگر فشار سیستم در محدوده 0 تا 250 بار قرار دارد، مدل 250 بار میتواند گزینه مناسبی باشد؛ اما باید فشارهای لحظهای و شرایط واقعی سیستم نیز در نظر گرفته شوند.
دومین مورد، نوع خروجی است. مدلهای مختلف BCT-22 با خروجیهایی مانند 4-20mA و 0-10V ارائه میشوند. بنابراین خروجی ترانسمیتر باید با PLC، کنترلر یا نمایشگر مورد استفاده سازگار باشد.
نوع اتصال مکانیکی، نوع اتصال الکتریکی، دمای کاری، جنس قسمتهای در تماس با سیال و درجه حفاظت نیز از دیگر موارد مهم در انتخاب هستند.
نصب صحیح تأثیر مستقیمی بر عملکرد و طول عمر ترانسمیتر دارد. قبل از نصب باید از تمیز بودن محل اتصال و مطابقت رزوه اطمینان حاصل شود.
همچنین بهتر است ترانسمیتر در محلی نصب شود که در معرض ضربه، لرزش شدید یا دمای خارج از محدوده مجاز قرار نگیرد. کابلکشی نیز باید مطابق مشخصات خروجی و تغذیه ترانسمیتر انجام شود.
در صورت مشاهده نوسان غیرعادی خروجی، خطای اندازهگیری یا تغییر رفتار سیگنال، ابتدا باید سیمکشی، تغذیه، اتصال مکانیکی و شرایط فشار سیستم بررسی شود.
ترانسمیتر فشار Atek BCT-22-250B-A-G1/4-C-S30 برای اندازهگیری فشار در کاربردهای صنعتی، بهویژه سیستمهایی با محدوده فشار بالا، گزینهای قابل بررسی است. مدل 250 بار خانواده BCT-22 برای اندازهگیری فشار تا 250 بار طراحی شده و پیکربندی V در این خانواده به خروجی 0 تا 10V مربوط میشود.
ساختار پیزومقاومتی، بدنه استنلس استیل، طراحی کامپکت و امکان استفاده در سیستمهای اتوماسیون از ویژگیهای مهم خانواده BCT-22 هستند.
برای انتخاب نهایی، توصیه میشود کد کامل محصول، نوع خروجی، محدوده فشار، اتصال G1/4، شرایط محیطی و دیتاشیت همان پیکربندی با نیاز سیستم تطبیق داده شود.
